Анализатор серы в нефтепродуктах Skyray Cube 100

Принцип работы анализатора

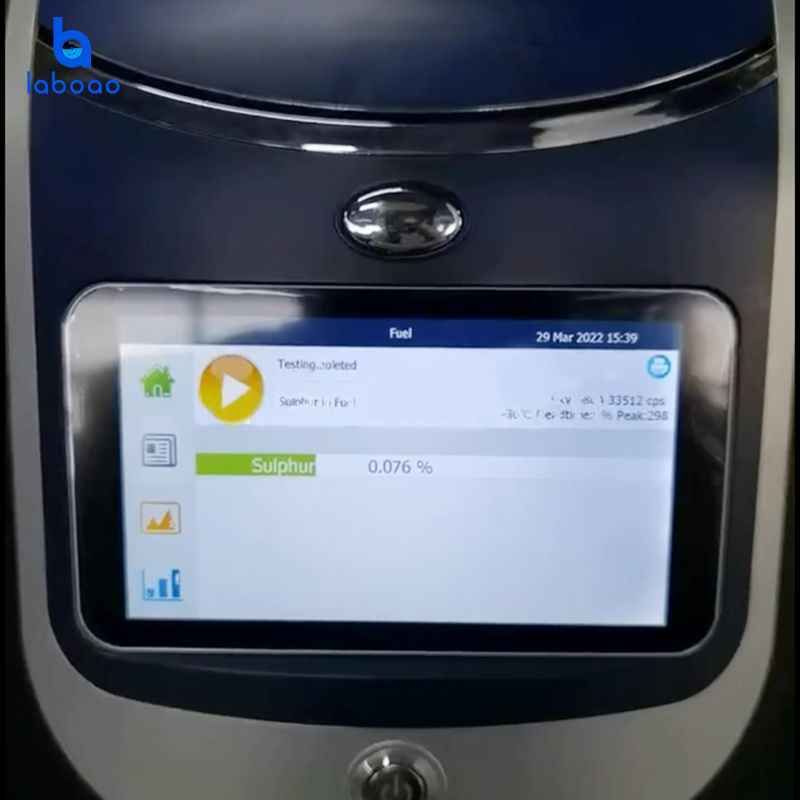

Отобранная проба нефтепродукта помещается в одноразовую пластиковую кювету, которая герметично закрывается для предотвращения испарения легких фракций и устанавливается в измерительную камеру прибора. После закрытия защитной крышки автоматически включается рентгеновское излучение; первичный пучок возбуждает флуоресценцию атомов серы в образце. Характеристическое излучение регистрируется кремниевым дрейфовым детектором (SDD), преобразуется в цифровой спектр и обрабатывается многоканальным анализатором. Встроенное программное обеспечение автоматически идентифицирует аналитическую линию серы (Kα) и, на основании предварительно настроенных градуировочных зависимостей, вычисляет массовую концентрацию элемента. Результат отображается на экране в процентах или миллионных долях (ppm). Время измерения задается оператором в зависимости от нормативной документации, которая регламентирует анализ пробы данного типа, а также предполагаемой концентрации серы в пробе. По завершении измерения данные автоматически сохраняются в памяти прибора с возможностью последующей печати, экспорта или передачи на внешние устройства.

Соответствие стандартам   ISO 8754, ISO 8217-2010 (MARPOL)  и ГОСТ Р 53203-2008, ГОСТ 32139-2013 (аналог GB/T 17040-2008)

Технические характеристики

• Метод анализа: Энергодисперсионный рентгенофлуоресцентный

• Рентгеновская трубка: Анод Rh, 50 кВ / 200 мкА (4 Вт)

• Детектор: Кремниевый дрейфовый (SDD), энергетическое разрешение ≤125 эВ

• Коллиматор: Ø 4 мм

• Анализируемый элемент: S (сера)

• Диапазон измерений: 0,0001 % – 99,99 %

• Предел обнаружения (S): от 20 ppm (в топливе)

• Повторяемость: Отклонение ≤0,5 % от измеренного значения

• Относительное СКО: <3 %

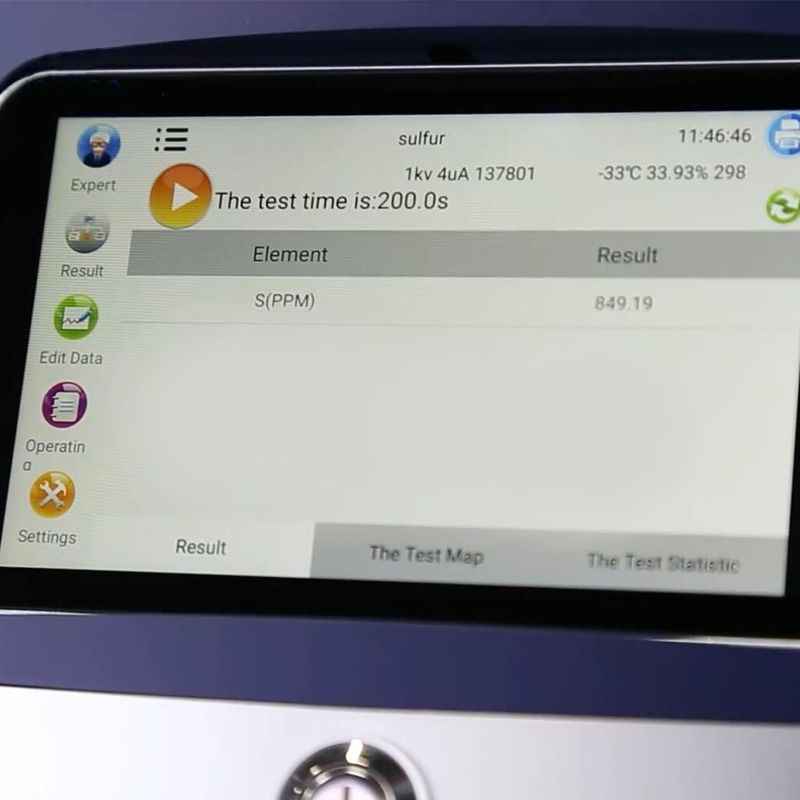

• Время анализа: 30 – 130 с (до 200 с для низких концентраций)

• Рабочие условия: от –10 до +50 °C, относительная влажность ≤90 %

• Габаритные размеры (В×Ш×Г): 212 × 258 × 258 мм

• Масса: 5 кг

Конструктивные особенности

• Монолитный корпус из ABS-пластика, интеграция панели управления и аналитического блока

• Принудительное воздушное охлаждение рентгеновской трубки и детектора

• Цветная камера 8 Мп со светодиодной подсветкой для контроля положения пробы

• Сенсорный ЖК-дисплей 5" (1280×720), ОС Android 7.1 / Windows CE

• Цифровая многоканальная обработка сигнала (протокол SPI)

• Автоматический выбор градуировочной модели

• Ввод данных: сенсорный экран (рукописный/символьный ввод)

• Система радиационной безопасности

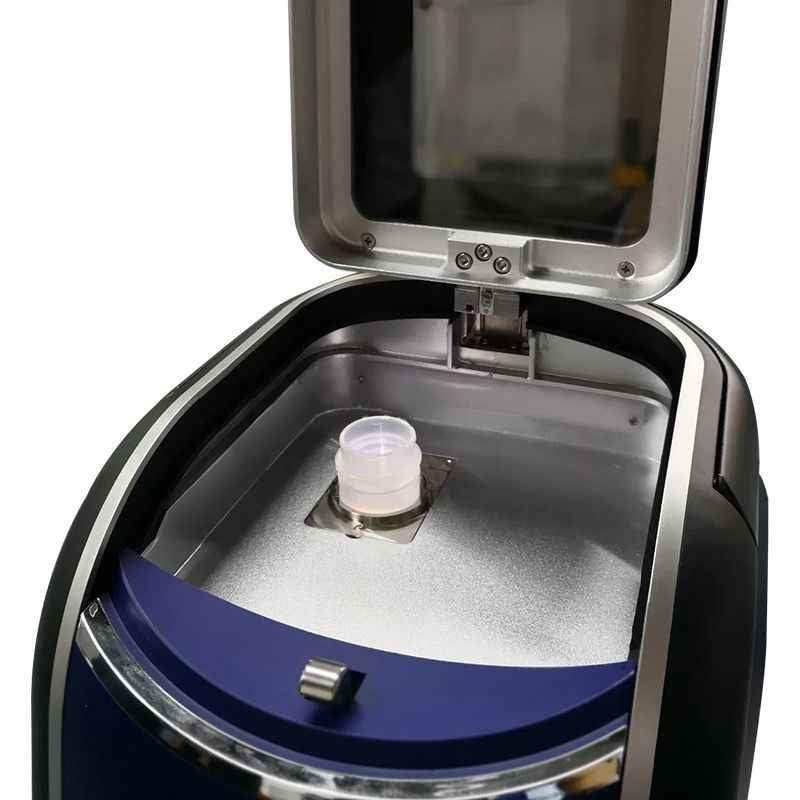

• Защищенная измерительная камера со свинцовым стеклом

• Световая индикация режимов работы (питание/излучение/неисправность)

• Уровень радиационной утечки ниже пределов, установленных международными нормами

• Сертификация CE, сертификат радиационной безопасности

Комплектация

• Анализатор Skyray Cube 100S

• Комплект одноразовых кювет (300 шт.)

• Руководство по эксплуатации
